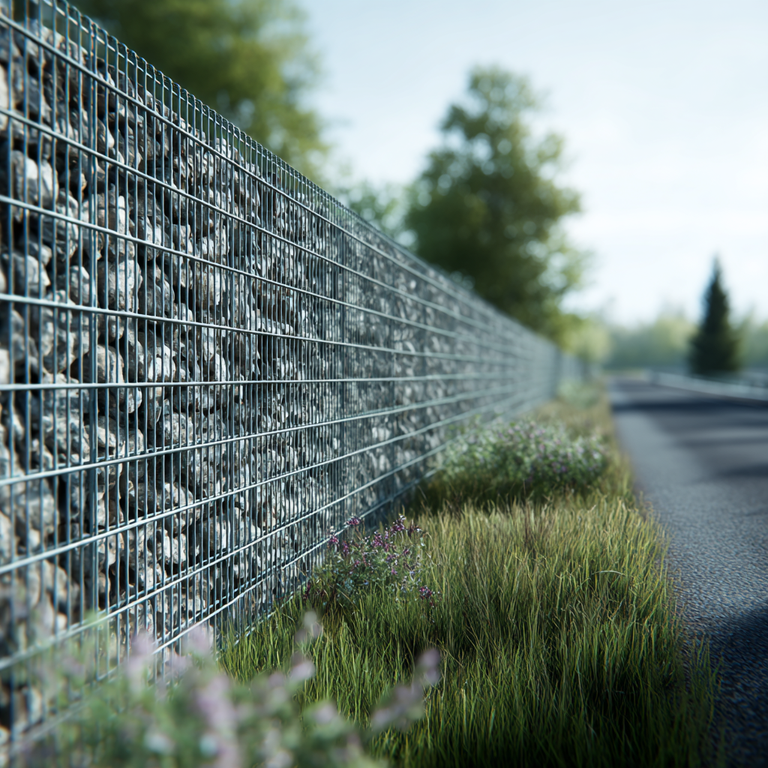

Если вы хоть раз видели массивные металлические клетки из проволоки, плотно набитые булыжником вдоль дорог или на набережных, значит, вы уже знакомы с коробчатыми габионами. В профессиональной среде их называют ГСИ-К (габионные сетчатые изделия коробчатого типа). Это классика инженерной защиты территорий, которая за последние годы перекочевала из сурового дорожного строительства в уютный частный ландшафтный дизайн.

По сути, коробчатый габион — это объемный строительный блок в форме параллелепипеда. Его собирают из прочной металлической сетки и заполняют каменным материалом (гранитом, базальтом, галькой) непосредственно на месте работ. Главная идея такой конструкции гениально проста: использовать вес камня для удержания грунта, а сетку — как форму, которая не дает этому камню рассыпаться. Полный каталог коробчатых габионов с ценами смотрите на сайте производителя https://terra-m.ru/produkciya/gabiony-korobchatye.

В отличие от жесткого бетона, габионы обладают уникальным свойством — гибкостью. Если грунт под стеной просядет или вспучится от мороза, бетонная стена может треснуть. Габион же просто немного деформируется, "подстраиваясь" под рельеф, но сохранит свою целостность и несущую способность.

Еще одно ключевое преимущество, из-за которого строители выбирают именно коробчатые конструкции, — это водопроницаемость. Такая стена работает как гигантский естественный дренаж. Вода свободно проходит сквозь камни, не создавая опасного гидростатического давления с обратной стороны конструкции. Это избавляет от необходимости монтировать сложные и дорогие системы водоотведения. Со временем пустоты между камнями заполняются частицами грунта, в них прорастает трава и кустарник, и габион становится еще прочнее, буквально срастаясь с ландшафтом.

Конструкция и составные элементы коробчатых габионов

На первый взгляд габион кажется простой корзиной из проволоки, но это продуманное инженерное сооружение. Основой конструкции служит металлическая сетка двойного кручения с шестиугольными ячейками. Выбор именно такого плетения не случаен: если одна из ячеек порвется (например, при сильном механическом ударе), «двойной узел» не даст сетке расплестись дальше, и вся конструкция сохранит свою форму.

Роль диафрагм и жесткость формы

Главная проблема любой гибкой емкости с сыпучим наполнителем — это деформация. Если засыпать камни в длинный сетчатый мешок, он "раздуется" посередине и потеряет геометрическую точность. Чтобы этого избежать, коробчатые габионы, длина которых превышает 2 метра, обязательно разделяют на секции внутренними перегородками — диафрагмами.

Диафрагмы устанавливаются с шагом в 1 метр. Они превращают один длинный габион в цепочку связанных кубов (секций). Это работает как ребра жесткости: перегородки удерживают стенки от выпирания под весом камня и позволяют сооружению сохранять четкие прямоугольные грани даже при значительных нагрузках.

Система распределения нагрузок

Прочность габиона обеспечивается использованием проволоки разного диаметра для разных частей изделия. В профессиональном строительстве (согласно ГОСТ) используется четкая иерархия:

• Кромочная проволока (каркас). Самая толстая и прочная. Из нее формируют ребра жесткости — контуры всех граней и кромок габиона. Она задает геометрию короба и служит "рамой", на которую натянута остальная сетка.
• Основная проволока сетки. Имеет средний диаметр. Из нее сплетено само полотно ячеек, удерживающее наполнитель.
• Вязальная проволока. Самая тонкая и гибкая. Используется монтажниками на объекте для связывания стенок габиона между собой и притягивания крышки.

Завершает конструкцию защитное покрытие. Поскольку габионы часто работают в агрессивных условиях (вода, контакт с почвой), "голый" металл здесь не применяется. Стандарт — это плотное цинковое покрытие (или сплав цинка с алюминием — Гальфан), а для особо сложных условий, например, морской воды или кислотных почв, проволоку дополнительно "одевают" в слой ПВХ.

Типовые размеры и параметры коробчатых габионов

Размеры коробчатых габионов стандартизированы так, чтобы из отдельных модулей было удобно собирать протяжённые подпорные стены, откосы и берегоукрепления без подрезки и сложной подгонки. Большинство производителей выпускают линейку типоразмеров с длиной от 1 до 4 м, шириной 1 м и высотой 0,5 или 1 м, что упрощает расчёты и логистику на объекте.

Основные габариты модулей

На практике чаще всего используются несколько базовых размеров габионов, которые покрывают большинство задач — от частных участков до крупных инфраструктурных объектов.

Стандартное правило: если длина габиона превышает 2 м, внутри обязательно устраиваются диафрагмы через каждые 1 м, поэтому модуль 3×1×1 м фактически состоит из трёх связанных секций по 1 м каждая. Это позволяет равномерно распределять нагрузку от каменной засыпки и предотвращать выпучивание стенок на длинных участках.

Параметры сетки и проволоки

Помимо геометрических размеров самого короба, важны характеристики сетки: размер ячейки, диаметр проволоки и тип защитного покрытия. От этих параметров напрямую зависят несущая способность, долговечность и устойчивость конструкции к коррозии.

• Размер ячейки. Наиболее распространённые варианты для коробчатых габионов — 6×8 и 8×10 см: мелкая ячейка лучше удерживает камень и снижает риск высыпания мелких фракций, а более крупная экономит металл и облегчает конструкцию.
• Диаметр проволоки. Для полотна сетки обычно используют проволоку диаметром порядка 2,0–2,7 мм, а для кромок и рёбер жёсткости — утолщённую проволоку до 3,0–3,9 мм, что придаёт модулю форму и устойчивость к нагрузкам при заполнении камнем.
• Защитное покрытие. Базовое решение — цинковое или цинк-алюминиевое покрытие, а для сложных условий (постоянный контакт с водой, агрессивные грунты) применяют дополнительное ПВХ-покрытие, защищающее металл от коррозии и продлевающее срок службы габионов.

Подбирая типоразмер габиона и параметры сетки, проектировщик учитывает высоту будущей стены, гидрологические условия, особенности грунта и наличие транспорта для доставки готовых модулей. За счёт широкой линейки стандартных размеров удаётся сочетать заводскую унификацию с гибкостью на этапе проектирования конкретного объекта.

Технические характеристики проволоки и защитных покрытий

Надёжность коробчатых габионов во многом определяется не толщиной камня, а качеством проволоки и её защитного покрытия. Именно проволочный каркас принимает на себя растягивающие нагрузки, удерживает геометрию короба и защищает каменную засыпку от вымывания и осыпания.

Материал и диаметр проволоки

Для изготовления габионов используют низкоуглеродистую стальную проволоку повышенной прочности. Она хорошо переносит изгибы и кручение, что особенно важно для сетки двойного кручения, и одновременно выдерживает длительные статические нагрузки от массы каменной засыпки и давления грунта.

В конструкции коробчатого габиона применяют несколько диаметров проволоки. Полотно сетки обычно выполняют из проволоки диаметром порядка 2,0–2,7 мм, а для кромочных элементов и рёбер жёсткости используют утолщённую проволоку до 3,0–3,9 мм. Более толстая кромка работает как армирующий каркас: она удерживает форму короба при заполнении камнем и в процессе эксплуатации, когда конструкция испытывает неоднородные нагрузки.

Виды защитных покрытий

Поскольку габионы эксплуатируются на улице, контактируют с грунтом и водой, голая стальная проволока для них не применяется. На практике используют несколько типов защитных покрытий, которые подбирают с учётом агрессивности среды и требуемого срока службы сооружения.

Влияние характеристик на долговечность габионов

Чем толще металлическая основа и равномернее защитное покрытие, тем медленнее идёт коррозия и тем дольше габион сохраняет расчётную несущую способность. При повреждении верхнего слоя (царапины, локальные износы) цинк и цинк–алюминиевые сплавы частично «жертвуют» собой, защищая сталь за счёт протекторного эффекта.

При проектировании сооружений в большинстве случаев достаточно оцинкованной проволоки, но для ответственных объектов с постоянным контактом с водой, солями или промышленными стоками практичнее сразу закладывать цинк–алюминиевое покрытие и/или ПВХ-оболочку. Такой подход повышает первоначальную стоимость материала, но позволяет снизить риски преждевременного выхода конструкции из строя и затрат на сложный ремонт уже построенных подпорных стен и берегоукреплений.

Правила выбора камня для заполнения сетчатых коробов

Камень в габионе — это не просто наполнитель, а основной рабочий элемент, который обеспечивает массу, прочность и дренажные свойства всей конструкции. Ошибка в выборе каменного материала может свести на нет все преимущества габионной технологии, поэтому к этому этапу подходят с не меньшим вниманием, чем к выбору сетки. Существует несколько ключевых критериев, которым должен соответствовать наполнитель.

Размер (фракция) камня

Это базовое и самое важное правило. Размер каждого отдельного камня должен быть больше, чем размер ячейки сетки, иначе он просто высыпется. С другой стороны, слишком крупные валуны оставляют между собой большие пустоты, снижая общую плотность и массу сооружения, и их тяжело укладывать вручную.

• Золотое правило: фракция камня должна быть на 30-50% больше размера ячейки. Например, для стандартной ячейки 8х10 см оптимально подходит камень размером от 100 до 200 мм.
• Для лицевой стороны: при ручной укладке на видимые части габиона (фасад) часто подбирают более крупный и плоский камень, чтобы создать аккуратный внешний вид. Внутреннюю часть при этом можно засыпать более мелкой, но соответствующей нормативам фракцией.

Прочность и долговечность

Камень внутри габиона испытывает постоянное давление от верхних слоёв, поэтому он должен быть достаточно прочным, чтобы не крошиться и не разрушаться со временем. Для несущих конструкций, таких как высокие подпорные стены, используют исключительно твёрдые горные породы.

Идеально подходят: гранит, диорит, кварцит, базальт, а также некоторые виды плотных песчаников. Категорически не рекомендуется использовать для ответственных сооружений мягкие породы вроде известняка, сланца или ракушечника, так как они быстро разрушаются под воздействием воды и перепадов температур.

Морозостойкость

Для регионов с холодными зимами этот параметр критически важен. Камень, имеющий пористую структуру, впитывает влагу. При замерзании вода расширяется и буквально разрывает его изнутри. Морозостойкость (обозначается литерой F) показывает, сколько циклов замораживания и оттаивания может выдержать материал без потери прочности. Для габионов, используемых в средней полосе России, рекомендуется выбирать камень с маркой по морозостойкости не ниже F150.

Форма и эстетика

С точки зрения инженерии, лучшей формой считается кубовидная или «рваная» (неокатанная). Такие камни хорошо сцепляются друг с другом, создавая монолитную и устойчивую засыпку. Округлая речная или морская галька менее предпочтительна для несущих стен, так как она хуже "заклинивается" между собой.

Однако в ландшафтном дизайне эстетика часто выходит на первый план. Для декоративных заборов, садовых скамеек или клумб вполне допустимо использовать красивую гладкую гальку или слоистый плитняк, особенно если конструкция не несёт серьезных нагрузок.

Технология сборки и соединения габионных элементов

Корректная сборка коробчатых габионов напрямую влияет на долговечность подпорных стен, устойчивость к подмыву и деформациям откоса. Ошибки на этапе монтажа приводят к выпучиванию стенок, неравномерной осадке и ускоренному износу проволоки, даже если сами материалы были выбраны правильно.

Подготовка к монтажу

Перед началом работ проверяют комплектность поставки: наличие всех панелей, диафрагм, вязальной проволоки или спиралей, а также паспортов на изделие. Основание под габионы выравнивают, при необходимости выполняют щебёночную подушку и геотекстиль для разделения слоёв и уменьшения вымывания грунта.

• Снять упаковку, разложить плоско сложенные секции на ровной площадке рядом с местом монтажа.
• Проверить отсутствие значительных повреждений сетки и кромочной проволоки.
• Определить положение диафрагм и расположение короба в конструкции (фасадная сторона, углы, стыки).

Сборка коробчатых габионов

Типовой габион приходит на объект в виде плоской заготовки, где дно и боковые стенки уже соединены между собой заводским плетением.[web:26] Монтажники поднимают стенки и диафрагмы, придавая изделию объёмную форму, после чего фиксируют кромки вязальной проволокой или спиралями.

1. Развернуть заготовку и поднять боковые стенки, заднюю стенку и торцы, выравнивая геометрию короба.
2. Установить диафрагмы в предусмотренные места (обычно через каждые 1 м по длине) и зафиксировать их к дну и стенкам в точках пересечения ячеек.
3. Соединить смежные кромки стенок и диафрагм вязальной проволокой или монтажными спиралями с минимальными зазорами, чтобы камень не мог высыпаться даже при усадке.
4. Проверить диагонали и высоту габиона, при необходимости подправить форму до начала заполнения камнем.
5. Крышку пока не закрывать: её отгибают в сторону, чтобы не мешала укладке наполнителя.

Заполнение габионов камнем и закрытие крышки

Заполнение всегда ведут после установки габиона на проектное место, чтобы не перегружать дно при переносе и не деформировать стенки. Камень засыпают послойно, одновременно контролируя форму короба и фасадную плоскость конструкции.

1. Установить пустой габион на подготовленное основание, выровнять его по шнуру и отметкам высоты.
2. Начать засыпку камня слоями высотой 20–30 см, постепенно двигаясь от углов к центру секции.
3. На лицевой стороне укладывать камень вручную, подбирая фракцию и ориентацию для получения ровной и плотной плоскости.
4. По мере заполнения устанавливать и подтягивать внутренние стяжки (распорные вязки) между противоположными стенками, чтобы исключить их выпучивание под давлением камня.
5. Досыпать камень до проектной отметки, оставляя небольшой запас по высоте на возможную усадку.
6. Закрыть крышку, совместить кромки с боковыми стенками и тщательно связать их по всему периметру.

Соединение соседних габионных элементов

Отдельные коробчатые блоки по длине и по высоте обязательно связывают между собой, чтобы конструкция работала как единая пространственная система, а не набор разрозненных "ящиков". Это снижает риск смещения отдельных модулей при подмыве основания, осадке или ударных нагрузках (лед, обломки, транспорт).

• Продольное соединение. Соседние габионы стыкуют вплотную и связывают общие вертикальные кромки по всей высоте теми же спиралями или вязальной проволокой, которыми собирали отдельный короб.
• Соединение по высоте. При укладке второго и последующих рядов каждый верхний габион связывают с нижним через контактирующие кромки, образуя «пакет» из жёстко связанных слоёв.
• Смещение швов. Рекомендуется располагать вертикальные швы с разбежкой, по принципу кирпичной кладки, чтобы нагрузка распределялась равномернее и не концентрировалась по одной линии.

При соблюдении технологии сборки, аккуратной вязке кромок и правильном соединении модулей между собой габионная стена работает как единое армированное тело, обладающее высокой трещиностойкостью и устойчивостью к неравномерным осадкам основания.

Сферы применения коробчатых габионов в строительстве

Коробчатые габионы используют там, где нужно совместить удержание грунта, пропуск воды и устойчивость к подвижкам основания. Они особенно востребованы в зонах, где классические жёсткие конструкции из бетона быстро растрескиваются, требуют сложного дренажа или оказываются слишком дорогими в устройстве.

Дорожное и гидротехническое строительство

В дорожном строительстве коробчатые габионы применяют для укрепления откосов на насыпях и выемках, защиты обочин, устройства подпорных стен на участках с перепадом высот и нестабильными грунтами. В гидротехнике их используют для берегоукрепления рек и каналов, формирования русел, защиты береговой линии от размыва течением, волной и льдом.

• Подпорные стены вдоль автомобильных и железных дорог.
• Укрепление откосов мостовых подходов и путепроводов.
• Берегоукрепление рек, каналов, прудов и водохранилищ.
• Создание водоотбойных и энергорассеивающих сооружений ниже водосбросов и плотин.

Городская среда и инженерная инфраструктура

В городской застройке коробчатые габионы помогают решать сразу две задачи: инженерную и архитектурную. Ими укрепляют склоны в зонах застройки, оформляют террасы и перепады высот в парках, защищают технические площадки и линии коммуникаций от эрозии и сползания грунта. Одновременно каменная текстура габионов используется как выразительный архитектурный акцент в благоустройстве общественных пространств.

• Оформление подпорных стен в парках, скверах и на набережных.
• Защита оснований эстакад, подпорок, опор ЛЭП и трубопроводов.
• Создание шумозащитных и декоративных экранов вдоль дорог и магистралей.
• Интеграция в элементы малой архитектуры: лестницы, террасы, пандусы.

Частное строительство и ландшафтный дизайн

В частном секторе коробчатые габионы всё чаще используют для устройства невысоких подпорных стен, террас на склонах, декоративных заборов и ограждений. Такая конструкция не требует заливки массивного фундамента, хорошо переносит движение грунта и органично вписывается в ландшафт за счёт природного камня. Со временем камень зарастает мхом и растительностью, и сооружение выглядит не как искусственная стена, а как естественная часть рельефа.

• Подпорные стенки на участках с уклоном и перепадами высот.
• Заборы и ограждения с комбинированием металла, дерева и камня.
• Садовые элементы: клумбы, сиденья, лавки, подпорки для террас.
• Обрамление берегов частных прудов и декоративных водоёмов.

Сравнение сварных и плетеных коробчатых габионов: что выбрать

При выборе габионных конструкций часто возникает вопрос: какой тип короба предпочесть — классический плетёный (из сетки двойного кручения) или более современный сварной. Оба варианта изготавливаются из оцинкованной проволоки, но имеют принципиально разную "философию" работы под нагрузкой и сферы применения. Ошибка в выборе может привести либо к разрушению стены под давлением грунта, либо к переплате за избыточную жесткость там, где она не нужна.

Конструктивные отличия

• Плетёные габионы (ГСИ-К). Изготавливаются методом двойного кручения из проволоки диаметром 2,0–3,0 мм. Ключевая особенность — гибкость. Шестиугольная ячейка работает как шарнир, позволяя коробу значительно деформироваться без разрыва сетки.

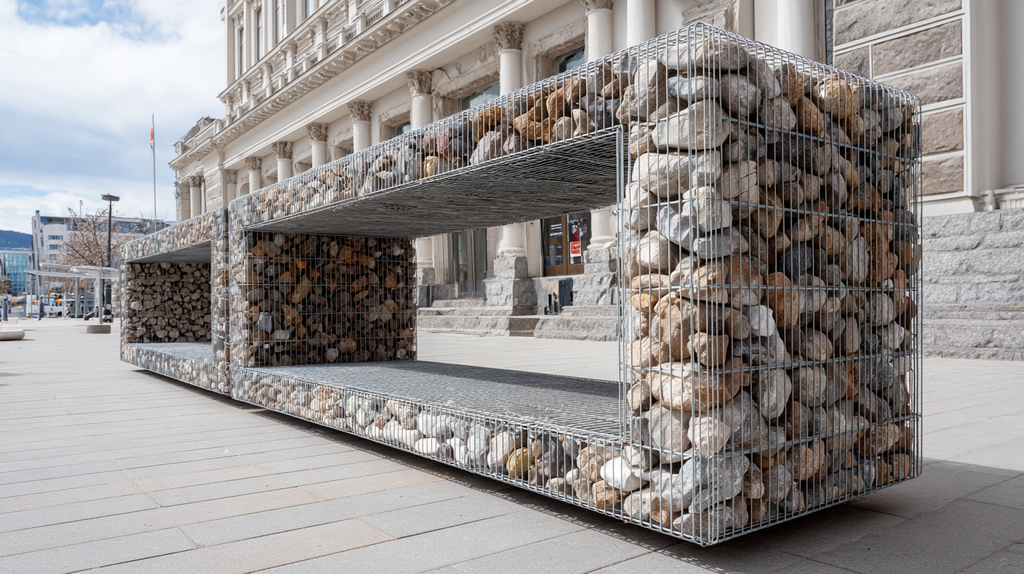

• Сварные габионы. Производятся методом контактной точечной сварки из более толстой проволоки (обычно 4,0–5,0 мм) с прямоугольной или квадратной ячейкой. Главная характеристика — жёсткость формы и идеальная геометрия граней.

Сравнительная таблица характеристик

Чтобы упростить выбор, мы свели основные эксплуатационные параметры в наглядную таблицу.

Рекомендации по применению

Выбирайте плетёные габионы, если: ваша задача — укрепить берег реки, построить высокую подпорную стену на сложном грунте или сделать насыпь дорожного полотна. Здесь важна способность конструкции «дышать» вместе с грунтом и не разрушаться при осадке основания.

Выбирайте сварные габионы, если: вы занимаетесь ландшафтным дизайном на частном участке или в городском парке. Заборы, клумбы, скамейки, невысокие декоративные стенки, зоны барбекю — это стихия сварных сеток, где важна красота и чёткость линий, а нагрузки на конструкцию минимальны.

Особенности монтажа и укладки габионных подпорных стен

Строительство подпорной стены из габионов напоминает сборку гигантского конструктора, но с инженерными нюансами. В отличие от одиночного декоративного куба, стена — это сложная система, которая должна удерживать тонны грунта. Чтобы сооружение не "поехало" после первого сезона дождей, необходимо соблюдать строгие правила послойной укладки и распределения нагрузок.

Принцип пирамидальной укладки

Главная ошибка новичков — возведение абсолютно вертикальной стены большой высоты без расчёта устойчивости. Профессиональные габионные стены всегда строятся с небольшим уклоном в сторону удерживаемого грунта (обычно 6-10 градусов) или ступенчатым методом.

Ступенчатая конструкция работает эффективнее всего: каждый следующий ярус габионов сдвигается внутрь относительно нижнего на 10–15 см. Это смещает центр тяжести стены назад, значительно повышая её сопротивление опрокидыванию давлением грунта.

Послойная вязка и анкеровка

Габионы в стене не просто лежат друг на друге под собственным весом — они должны быть монолитно связаны.

• Вязка рядов. Нижняя кромка верхнего габиона намертво привязывается к верхней кромке нижнего по всему периметру контакта, а не только по углам. Это превращает стопку коробок в единый армированный массив.
• Анкеровка. Для высоких стен в грунт засыпки часто закладывают "хвосты" из армирующей геосетки, которые заводят внутрь габионной кладки. Это "якорит" лицевую часть стены в глубине грунтового массива, не давая ей отделиться.

Устройство обратного фильтра

За задней стенкой габиона (между камнем и грунтом) обязательно прокладывают разделительный слой из нетканого геотекстиля. Это критически важный элемент "скрытых работ".

Геотекстиль выполняет функцию фильтра: он свободно пропускает воду из грунта внутрь габиона, но задерживает частицы почвы. Без него вода со временем вымоет грунт через пустоты между камнями, что приведет к просадке почвы за стеной и образованию пустот, опасных для всего сооружения.
